Merkmale

• Hermetisch dicht und absolut leckagefrei, da prinzipbedingt ohne Wellendichtung
• Berührungsloser Magnetantrieb mit Hochleistungs-Neodym-Magneten
• Im Normalbetrieb praktisch wartungsfrei durch großzügig dimensionierte Gleitlager
• Sehr unempfindlich gegen Mangelschmierung und partiellen Trockenlauf durch große PTFE Gleitlager – keine Steckachse
• Alle medienberührten Teile aus hochwertigen, korrosionsbeständigen Kunststoffen (PVDF natur oder PP-GF)
• Standardmäßig mit Gewindeanschlüssen nach ISO 228-1 ausgerüstet, ab Baugröße 130 optional auch mit Flanschanschlüssen lieferbar
• Universell einsetzbar, kompakt und leise
• Zugelassen für den Einsatz in explosionsgefährdeten Umgebungen (ATEX Zonen 1 und 2)
• Optional lieferbar mit Gehäuseteilen aus ableitfähigem Kunststoff mit
• Zulassung für ATEX Zone 1 (auf Anfrage, nicht alle Ausführungen lieferbar)
• Korrosionsfeste Lackierung in RAL 1017, Safrangelb
• Alle Schrauben aus Edelstahl V4A (1.4571)
• Alle medienberührten Werkstoffe mit FDA Zulassung (PVDF Baureihen)

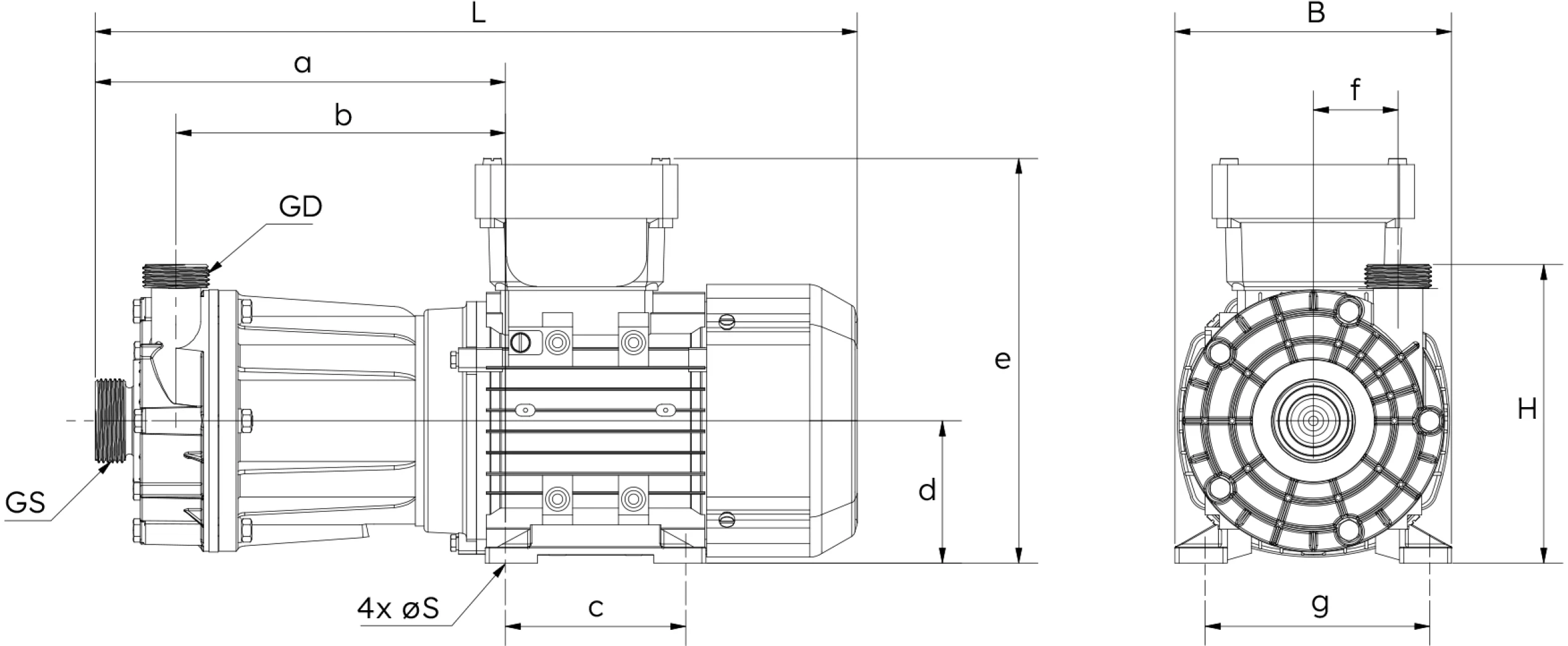

Abmessungen

Die angegebenen Maße dienen als Referenzwerte. Abhängig von Motorbauart oder Hersteller können Abweichungen auftreten. Eine verbindliche Maßzeichnung erhalten Sie mit unserem Angebot.

Einsatz bereiche

Förderung von Säuren, Laugen oder anderen korrosiven, gesundheitsschädlichen oder toxischen Flüssigkeiten in Anwendungen, bei denen eine Leckage auch kleinster Mengen unerwünscht ist und eine hermetisch dichte Pumpe gefordert ist.

Förderung von hochreinen oder sensiblen Flüssigkeiten, bei denen eine Verunreinigung des Fördermediums mit Fremdstoffen vermieden werden muss.

Zum Beispiel in den folgenden Anwendungen:

• Galvanotechnik und Oberflächenbeschichtung
• Nasschemische Prozesse in der Halbleitertechnik, Solarzellenproduktion und Leiterplattenherstellung
• Abwasser- und Frischwasseraufbereitung
• Labor- und Medizintechnik
• Umwelttechnik, Abgasreinigung, Gaswäscher
• Batterieherstellung, Energiespeicher
• High Purity Anwendungen, VE-Wasser, Reinstwasser

Lieferbare Werkstoffe

• Gehäuse: PVDF, PP
• Elastomere: FKM, EPDM, FEP, FFKM
• Gleitlagerpaarungen: PTFE/Al2O3, SiC/SiC

Standard-Motoren (ab Lager lieferbar)

• Drehstrommotoren: D230 / Y400 V‑3ph 50 Hz, D277 / Y480 V‑3ph 60 Hz, IP 55, Isolationsklasse F, auch mit Kaltleiter
• Alle Drehstrommotoren ab 0,75 kW haben Energieeffizienzklasse IE3
• Wechselstrommotoren (bis 1,1 kW: 230 V‑1ph, 50 / 60 Hz, IP 55, Isolationsklasse F)
• ATEX‑Motoren in Temperaturklasse T3

Sondermotoren (auf Anfrage lieferbar)

• Sonderspannungen und -frequenzen
• Drehstrommotoren mit integriertem Frequenzumrichter
• ATEX-Motoren mit druckfester Kapselung und Temperaturklasse T4
• 4-polige Motoren mit Drehzahl 1450 U/min bei 50 Hz
• UL- und CSA-Ausführungen
• Sonderschutzarten, z. B. IP 65
• Sonderisolationsklassen, z. B. Tropenisolationen
• Mehrbereichsspannung, z. B. 220–290 / 380–500 V, 50 Hz;
• 220–332 / 380–575 V, 60 Hz
• Gleichstrommotoren (DC oder BLDC)

Einsatzbedingungen

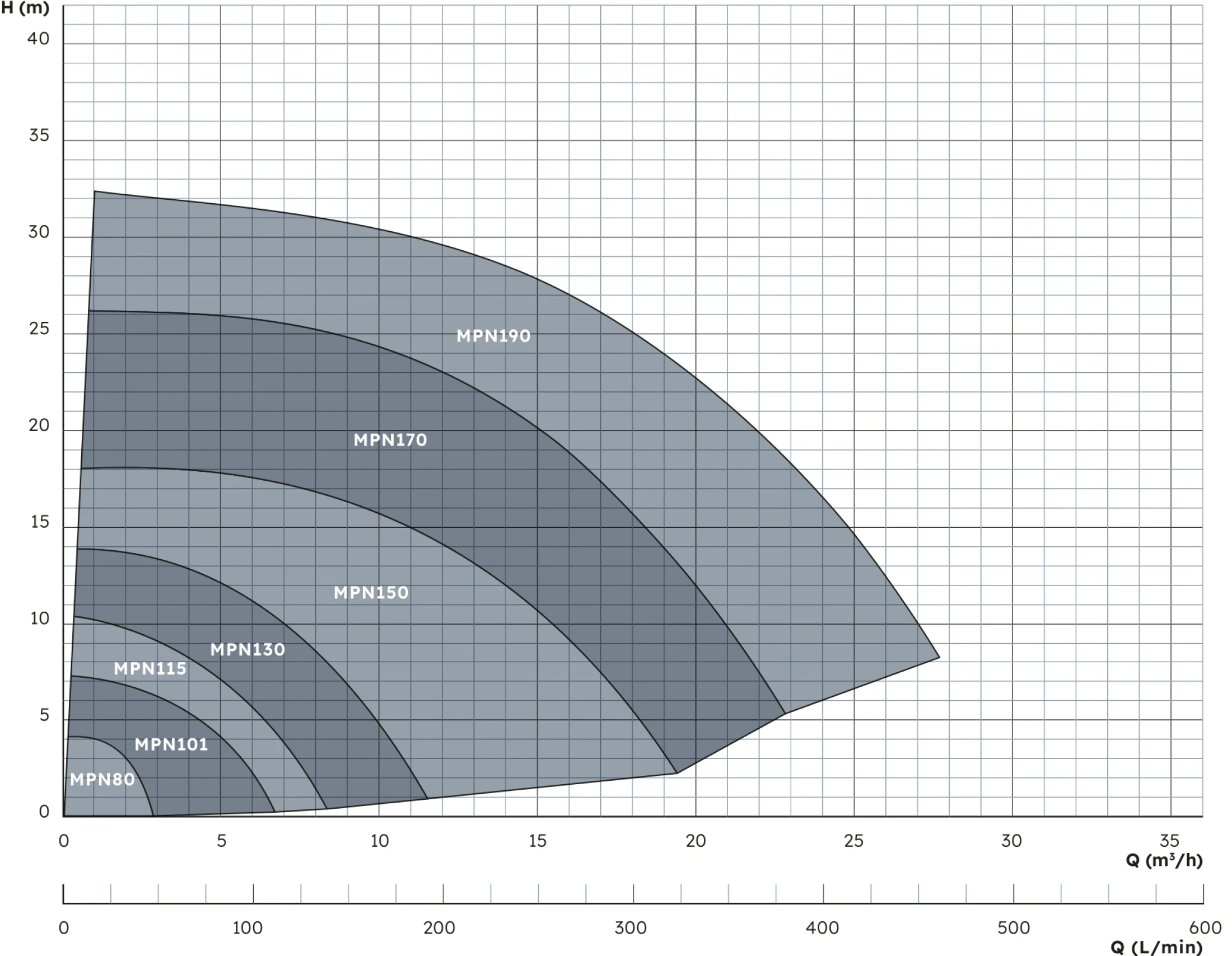

• Maximale Fördermenge der Baureihe: 35 m³/h
• Maximale Förderhöhe der Baureihe: 32 m
• Temperatur des Fördermediums -5 bis 95 °C (PVDF), bzw. 0 bis 80 °C (PP)
• Umgebungstemperatur von -10 bis 40 °C, höhere Temperaturen auf Anfrage möglich
• Anpassung der Pumpen an Medien mit hohen Dichten (bis zu 2,0) möglich
• Abhängig von den Einsatzbedingungen und vom Pumpentyp ist die MPN unempfindlich gegen zeitlich begrenzten Trockenlauf – bis zu mehreren Stunden
